制造商:美国诺沃孚 NORWOLF
扭矩范围:178-66220Nm
最大工作压力:700bar
制造商:美国诺沃孚 NORWOLF
扭矩范围:178-66220Nm
最大工作压力:700bar

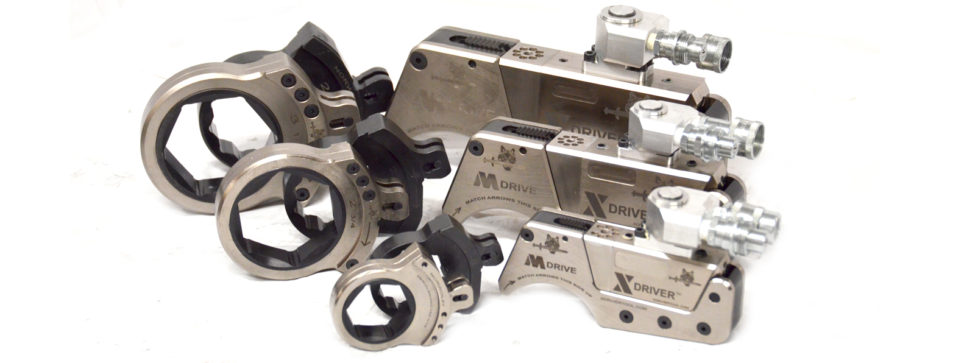

>模块化设计,动力头与驱动式液压扳手的驱动头通用,可根据需要组装成不同用途的扳手

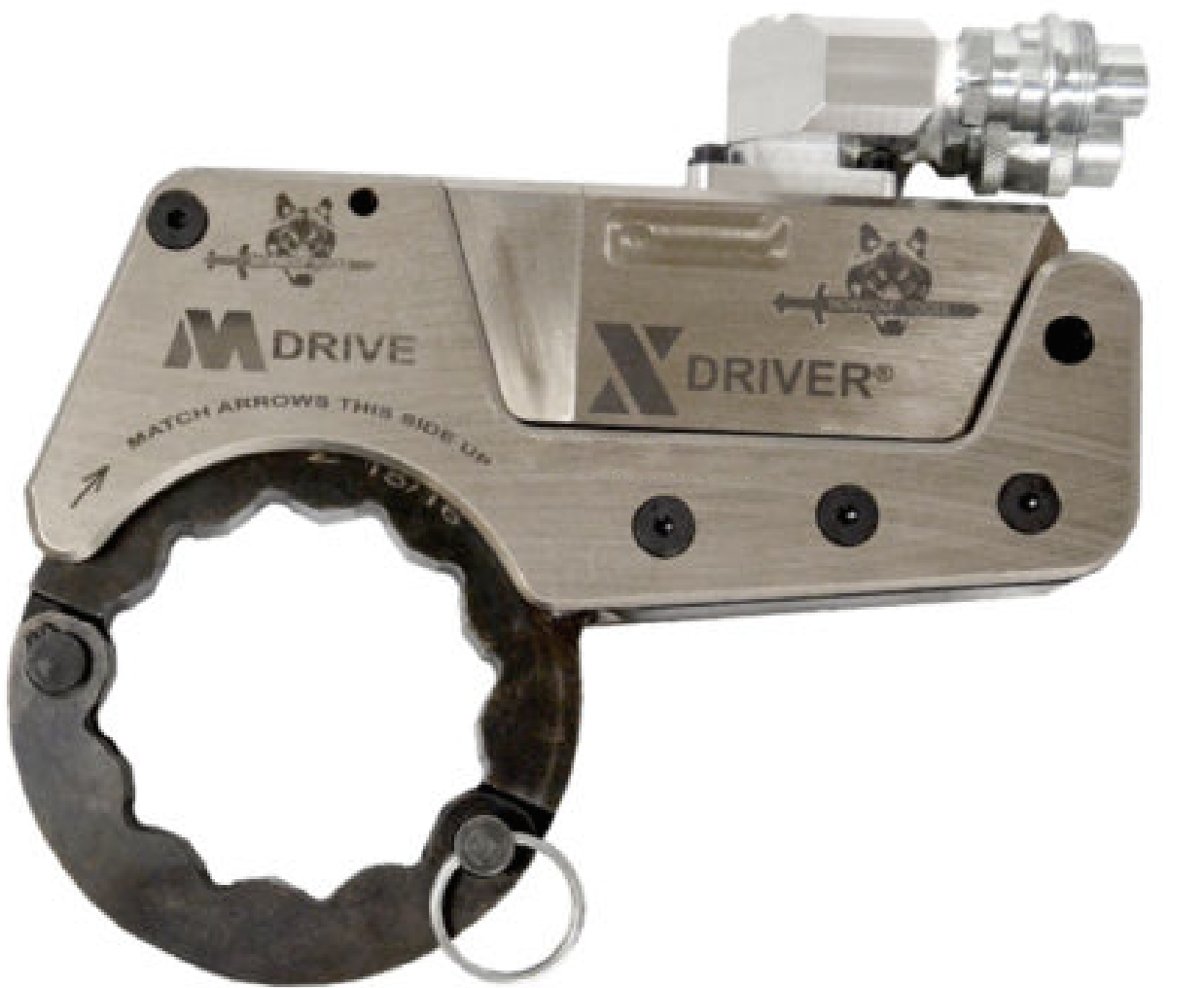

>由X DRIVER动力头,M DRIVE工作头和工作头插件组成
>超薄型设计的工作头插件,适用于轴向空间特别狭小的场合使用,见数据表F
>扳手六角中心到左右两侧的距离更小,适合狭小空间和螺栓密集处使用,见数据表B

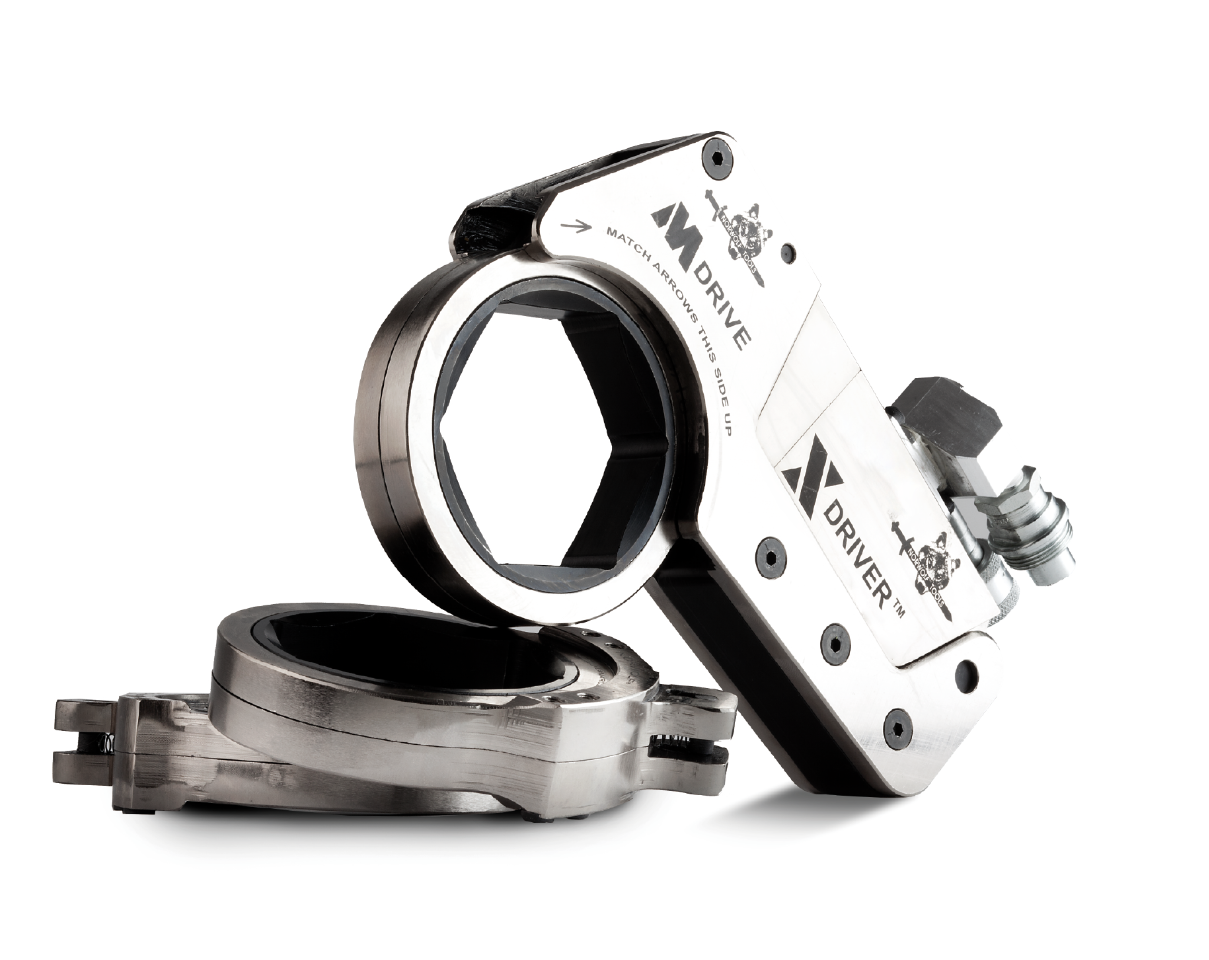

>超薄型设计的十二角固定式工作头插件和开口式工作头插件,适合螺栓离设备特别近的场合使用,见数据表A
>扳手每循环的旋转角度为40°,速度快,效率高
>便于拆装的动力头,最大工作压力:700bar
>可180°*360°旋转的快速接头,操作更简便

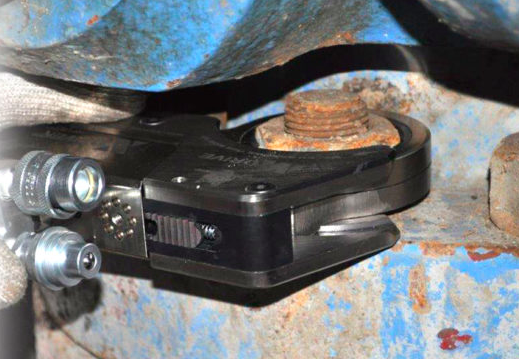

>可用于防喷器,管汇,采油树等设备的螺栓拆装
X DRIVER 动力头 |
M DRIVE 工作头 |

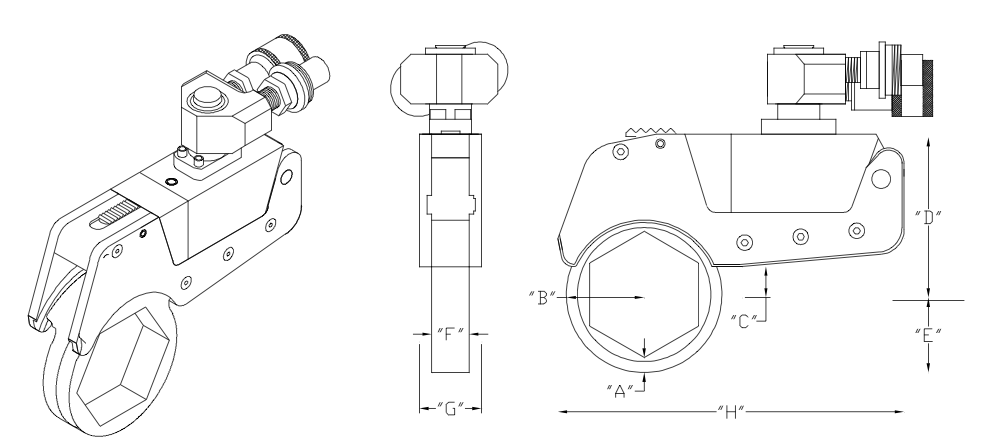

工作头插件 mm | 扭矩范围 Nm | 外形尺寸 mm | |||||||
六角棘轮式 | 十二角固定式 | A | B | C | D | F | G | H | |||
X2 | M2 | 27-60 | 27-60 | 178-1780 | 6.4/9.5 | 21.8-44.5 | 15.5 | 83.3 | 19.1 | 31.8 | 176.8 |
X4 | M4 | 46-80 | 46-80 | 423-4230 | 8.5/12.7 | 35-58.4 | 20.7 | 111.3 | 25.4 | 42.4 | 235.7 |
X8 | M8 | 55-100 | 55-100 | 825-8250 | 10.4/15.9 | 42.5-72.6 | 25.9 | 138.9 | 31.8 | 53.1 | 294.6 |
X16 | M16 | 70-125 | 70-125 | 1430-14300 | 12.7/19.1 | 50.3-92.5 | 31.0 | 166.9 | 38.1 | 63.5 | 353.6 |
X32 | M32 | 90-155 | 90-155 | 3390-33900 | 16.9/25.4 | 68.2-115.1 | 41.4 | 222.5 | 50.8 | 84.8 | 471.4 |
X64 | M64 | 125-195 | 125-195 | 6622-66220 | 20.9/31.8 | 94.1-143.5 | 51.8 | 278.1 | 63.5 | 106.2 | 589.3 |
