制造商:美国诺沃孚 NORWOLF
扭矩范围:178-66220Nm
最大工作压力:700bar
制造商:美国诺沃孚 NORWOLF
扭矩范围:178-66220Nm
最大工作压力:700bar

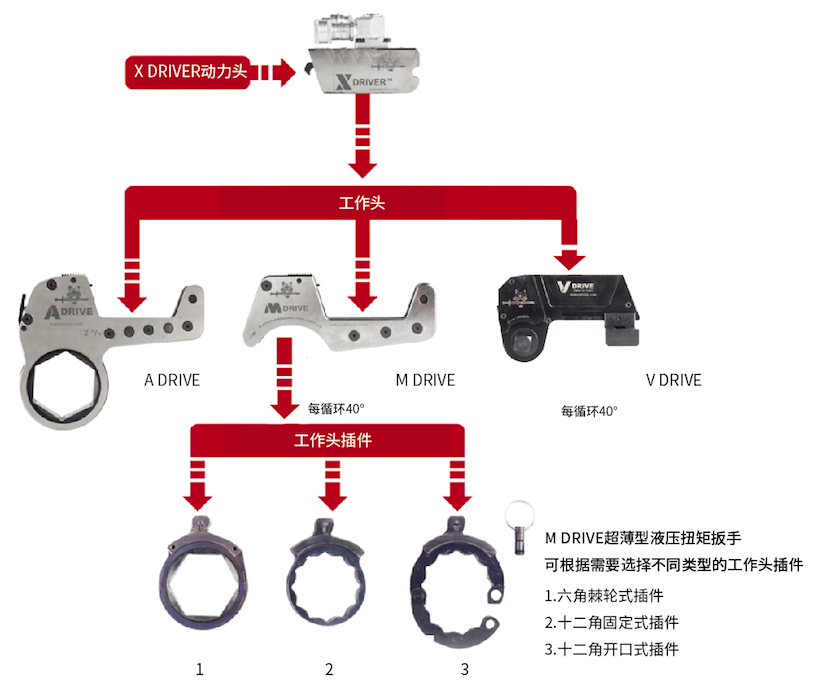

>模块化设计,动力头与驱动式液压扳手的驱动头通用,可根据需要组装成不同用途的扳手
>由X DRIVER动力头,M DRIVE工作头和工作头插件组成
>超薄型设计的工作头插件,适用于轴向空间特别狭小的场合使用,见数据表F
>扳手六角中心到左右两侧的距离更小,适合狭小空间和螺栓密集处使用,见数据表B
>超薄型设计的十二角固定式工作头插件和开口式工作头插件,适合螺栓离设备特别近的场合使用,见数据表A
>扳手每循环的旋转角度为40°,速度快,效率高
>便于拆装的动力头,最大工作压力:700bar
>可180°*360°旋转的快速接头,操作更简便

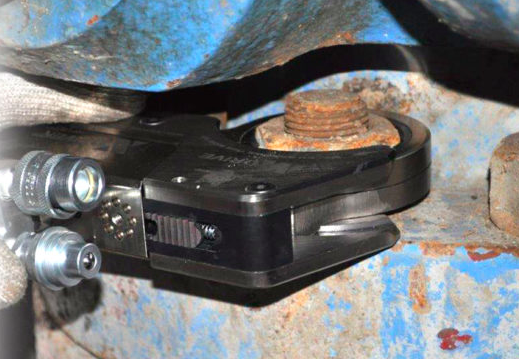

>可用于防喷器,管汇,采油树等设备的螺栓拆装
M DRIVE
工作头
X DRIVER 动力头
工作头插件 mm
扭矩范围 Nm

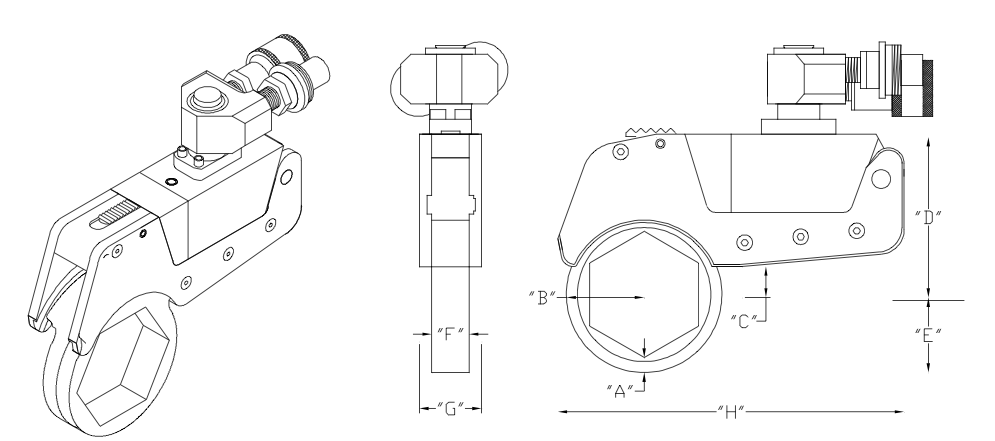

外形尺寸 mm
六角棘轮式
十二角固定式
A
B
C
D
F
G
H
X2
M2
27-60
27-60
178-1780
6.4/9.5
21.8-44.5
15.5
83.3
19.1
31.8
176.8
X4
M4
46-80
46-80
423-4230
8.5/12.7
35-58.4
20.7
111.3
25.4
42.4
235.7
X8
M8
55-100
55-100
825-8250
10.4/15.9
42.5-72.6
25.9
138.9
31.8
53.1
294.6
X16
M16
70-125
70-125
1430-14300
12.7/19.1
50.3-92.5
31.0
166.9
38.1
63.5
353.6
X32
M32
90-155
90-155
3390-33900
16.9/25.4
68.2-115.1
41.4
222.5
50.8
84.8
471.4
X64
M64
125-195
125-195
6622-66220
20.9/31.8
94.1-143.5
51.8
278.1
63.5
106.2
589.3
