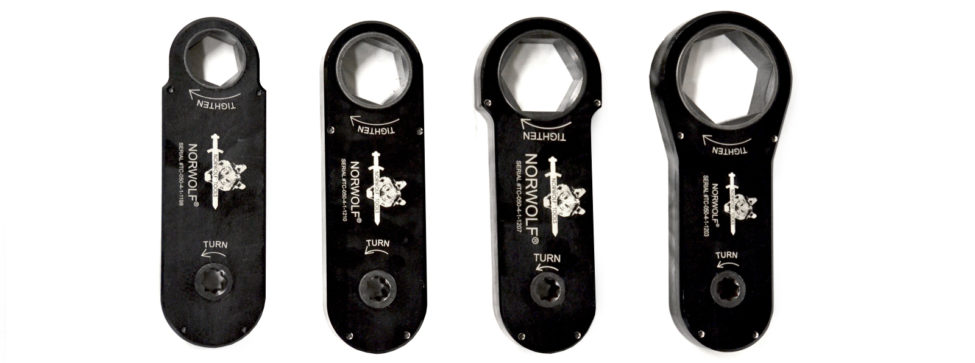

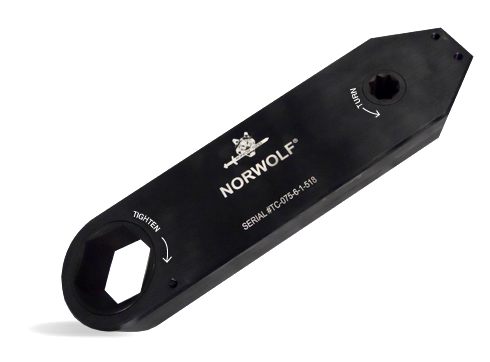

MISSING LINK系列侧向扭矩放大器

制造商：美国诺沃孚 NORWOLF

最大扭矩：4890Nm 扭矩放大比：4：1或6：1

咨询热线： 400-880-2510

产品描述

>体积小，重量轻，适用于特殊场合使用

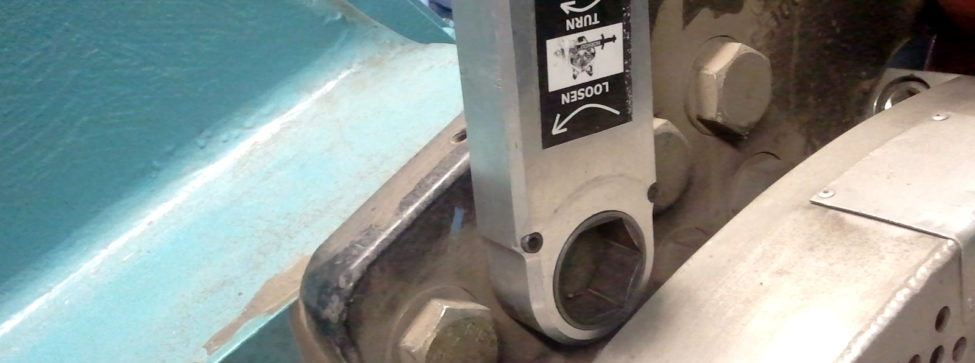

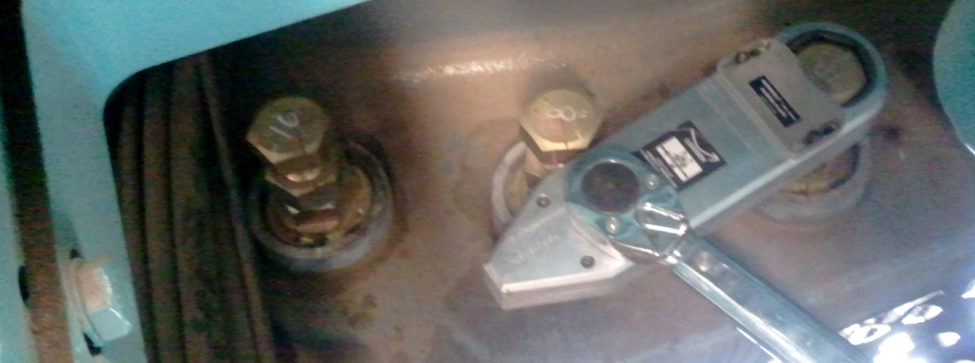

>特殊的形状适合狭窄空间使用

>利用杠杆原理进行操控

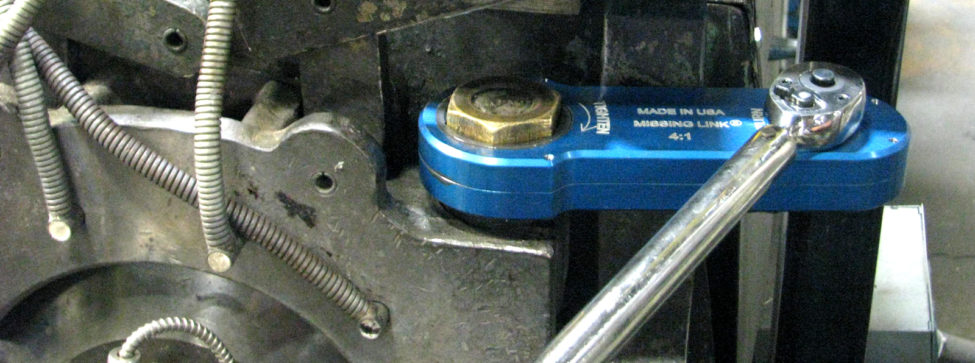

>与手动扭矩扳手或棘轮扳手配套使用

>可定制延长反作用力臂，保证反作用力与套筒底面处于同直线

>反作用力方向与输入力的方向一致，方便操作

输入方身：1/2" 扭矩比：4：1 最大输入扭矩：340Nm 最大输出扭矩：1360Nm

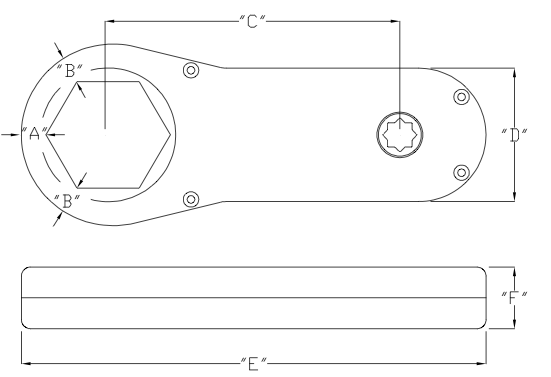

型号	六角对边 mm	外形尺寸 mm
型号	六角对边 mm	A	B	C	D	E	F
TC-050-4-1-22MM	22	13.5	15.1	151	70	222	32
TC-050-4-1-24MM	24	12	13.5	151	70	222	32
TC-050-4-1-27MM	27	11.1	12.7	151	70	222	32
TC-050-4-1-30MM	30	12	13.5	151	70	226	32
TC-050-4-1-32MM	32	11.1	12.7	151	70	226	32
TC-050-4-1-36MM	36	11.1	12.7	151	70	228	32
TC-050-4-1-41MM	41	11.1	12.7	151	70	231	32
TC-050-4-1-46MM	46	11.1	12.7	151	70	234	32
TC-050-4-1-50MM	50	11.1	12.7	151	70	236	32
TC-050-4-1-55MM	55	11.1	12.7	151	70	239	32
TC-050-4-1-60MM	60	11.1	12.7	151	70	242	32

输入方身：3/4" 扭矩比：4：1 最大输入扭矩：815Nm 最大输出扭矩：3260Nm
型号	六角对边 mm	外形尺寸 mm
型号	六角对边 mm	A	B	C	D	E	F
TC-075-4-1-22MM	22	21.3	23.6	212	95	309	45
TC-075-4-1-24MM	24	20.3	22.6	212	95	309	45
TC-075-4-1-27MM	27	18.8	21.1	212	95	309	45
TC-075-4-1-30MM	30	17.3	19.6	212	95	309	45
TC-075-4-1-32MM	32	16.3	18.6	212	95	309	45
TC-075-4-1-36MM	36	14.3	16.6	212	95	309	45
TC-075-4-1-41MM	41	14.3	16.6	212	95	312	45
TC-075-4-1-46MM	46	14.3	16.6	212	95	315	45
TC-075-4-1-50MM	50	14.3	16.6	212	95	317	45
TC-075-4-1-55MM	55	14.3	16.6	212	95	320	45
TC-075-4-1-60MM	60	14.3	16.6	212	95	323	45
TC-075-4-1-65MM	65	14.3	16.6	212	95	325	45
TC-075-4-1-70MM	70	14.3	16.6	212	95	328	45
TC-075-4-1-75MM	75	14.3	16.6	212	95	331	45
TC-075-4-1-80MM	80	14.3	16.6	212	95	334	45

输入方身：3/4" 扭矩比：4：1 最大输入扭矩：815Nm 最大输出扭矩：3260Nm
型号	六角对边 mm	外形尺寸 mm
型号	六角对边 mm	A	B	C	D	E	F
TC-075-6-1-32MM	32	23.3	25.6	266	102	382	45
TC-075-6-1-36MM	36	21.3	23.6	266	102	382	45
TC-075-6-1-41MM	41	18.8	21.1	266	102	382	45
TC-075-6-1-46MM	46	16.3	18.6	266	102	382	45
TC-075-6-1-50MM	50	14.3	16.6	266	102	388	45
TC-075-6-1-55MM	55	14.3	16.6	266	102	390	45
TC-075-6-1-60MM	60	14.3	16.6	266	102	393	45
TC-075-6-1-65MM	65	14.3	16.6	266	102	396	45
TC-075-6-1-70MM	70	14.3	16.6	266	102	399	45
TC-075-6-1-75MM	75	14.3	16.6	266	102	401	45
TC-075-6-1-80MM	80	14.3	16.6	266	102	404	45
TC-075-6-1-85MM	85	14.3	16.6	266	102	407	45
TC-075-6-1-90MM	90	14.3	16.6	266	102	410	45
TC-075-6-1-95MM	95	14.3	16.6	266	102	412	45
TC-075-6-1-100MM	100	14.3	16.6	266	102	415	45
