型号

TX2

TX4

TX8

TX16

TX32

螺母对边尺寸 mm

30-60

41-80

50-105

70-115

80-155

扭矩范围 Nm

260-2994

535-6504

1125-14692

2115-23165

4365-51632

驱动方身 Lbf.ft

192-2178

359-4732

830-10689

1560-16854

3220-37566

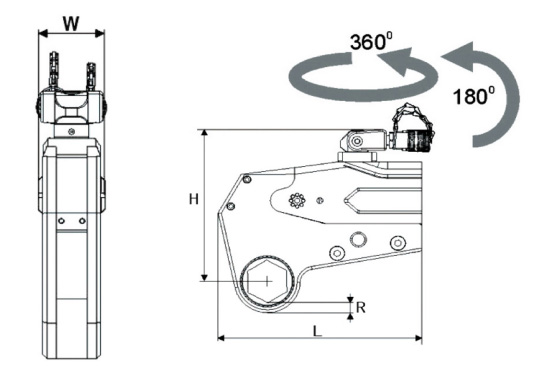

L mm

168-175.5

204.4-220.8

268.1-283.9

326.7-344.7

422.5-442.5

H mm

148.8-156.8

172.9-189.2

210.4-235.4

245.7-258.3

287.6-313.1

W mm

32

41.4

52.5

64

82.5

R mm

9.1-11.7

12.7-13.7

13.7-19.5

19.5-23

23-26

驱动头重量 kg

1.5

2.7

5

7.3

11.5

工作头重量 kg

1.0-1.5

2.4-3.4

5.4-6.5

9.5-12.7

13-17.9
